城市景觀大致可分為兩類,一類是不易改變的硬質景觀,這是促成城市快速變化的景觀因素,如建筑、雕塑和構筑物、景觀大道和城市廣場等;另一類是不斷變化的柔質景觀,這是促成城市慢變量改變的因素,如山水、植物及局部的小氣候等。
城市景觀建設的基本程序,概括起來可以寫成如下口訣:
放線復尺測標高,優化配板精選苗。挖穴筑槽改基質,互動迭代質量好。
下面我們就來著重討論一下不同步驟的相關做法:
1、放線復尺及施工坐標的確立
由于誤差和其他綜合因素的影響,放線后我們通常會發現,現場與原設計有些出入,這時施工方要根據設計意圖和場地的實際情況做些適當?shù)恼{(diào)整,比如豎向設計,通常,設計單位標注的精度是不夠的,施工方一定要根據設計意圖和具體場地情況,增設一定數量關于坡度、坡長、分水線的設計;石材鋪裝一定要把分縫的尺寸計算在內,即使是密縫鋪砌的6米×6米的廣場,其實結果并不等于100個600毫米×600毫米板材的疊加,因?yàn)槊恳粋€(gè)600毫米的板材之間必須要留5毫米的分縫,這樣的結果就是6米×6米的廣場并不等于36平方米,而是36.542平方米,廣場越大誤差越多,而這些通常設計單位是不考慮的,所以,石材鋪裝必須要做配板設計,掛貼石材的景觀墻面必須要做收口的處理,設計單位的詳圖通常只提供標準做法。
建設景觀的主景與國家坐標系(國家坐標系通常指的是北京坐標)平行時,在主要景觀的左下角確定施工原點,繪制與國家坐標系平行的方格網,1:500的圖紙,方格網是50米×50米的方格;1:100是10米×10米的方格以此類推。主景與國家坐標系成一定角度時,施工坐標最好與主景平行,這樣施工坐標就與國家坐標形成了夾角,施工坐標除了要標注清楚左下角的施工原點之外,還必須闡述與國家坐標的關系,如下圖。

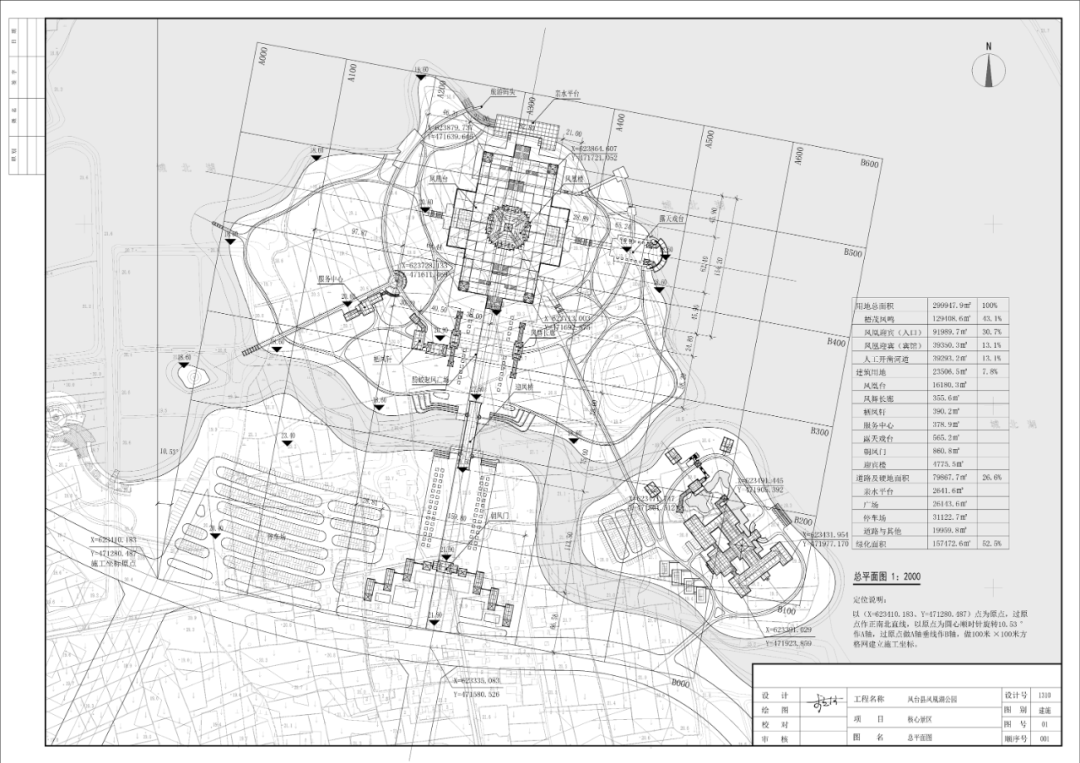

△這是為安徽鳳臺縣所做的鳳凰湖改造項目的總圖設計
2、能用簡單數學精準控制與需要施工再創造的物體
能用簡單數學描述的平面與物體,如各種單個和組合的幾何圖形,都是易于依據圖紙精準控制的景觀;不易控制的景觀,就是不能用簡單數學描述的物體,如山體、駁岸、自由曲線和雕塑等。

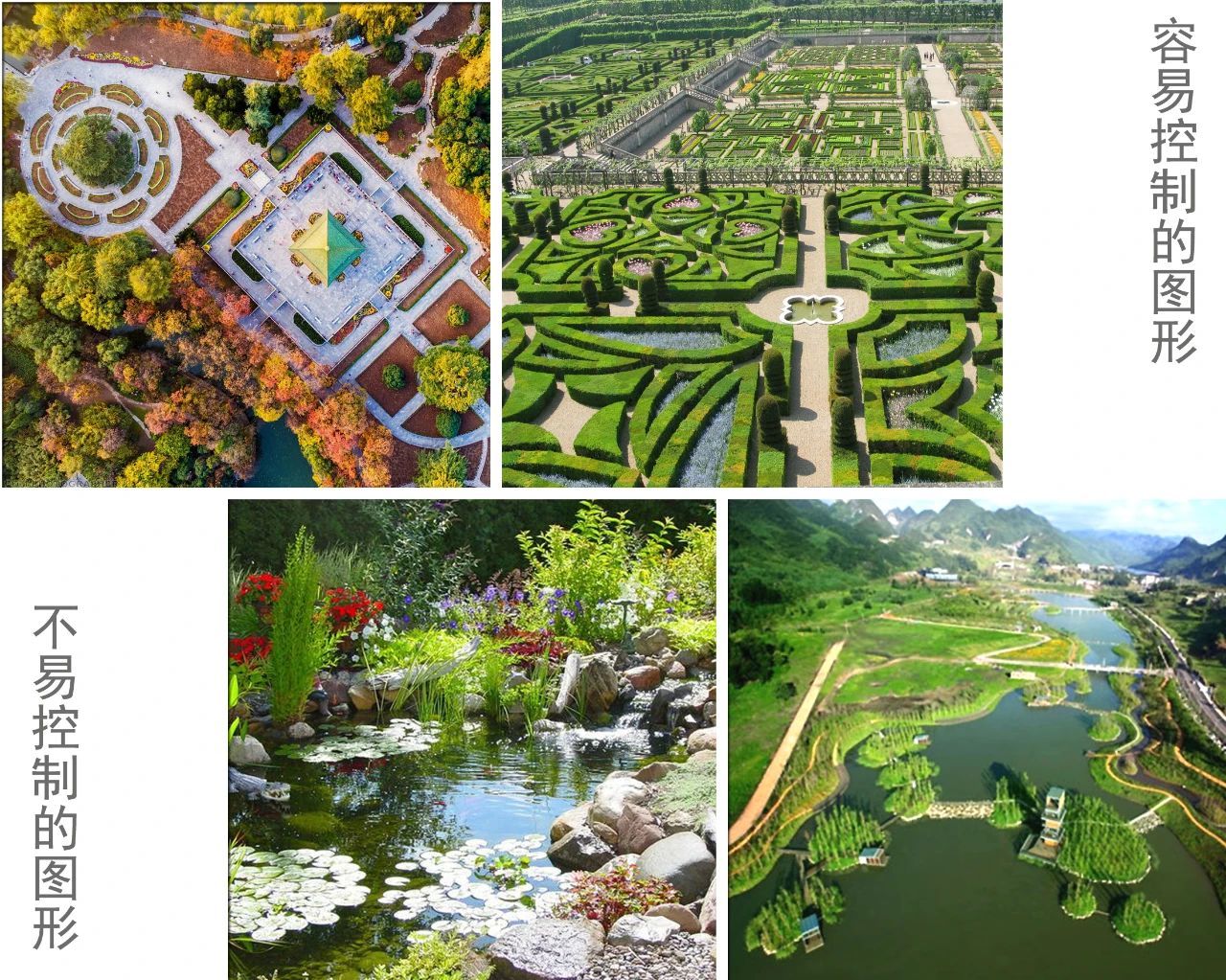

△這是容易控制和不容易控制物體的景觀示意
容易控制的景觀除了要明確描述外形尺寸之外,還要標注圓的尺寸和圓心與施工坐標的關系;不容易用數學描述的景觀,可用適當?shù)姆礁窬W(wǎng)作近似控制,一定要交代方格網與施工坐標的關系。
人類在認識世界和改造世界的過程中,發明了用抽象的點、線、面和數學邏輯控制物體的幾何學。除了人類創造的物體之外,能用簡單數學描述的物體在自然中是不存在的,即使作為球體的地球,對其形狀和大小的描述也只是一個相近尺寸;描述地球高低變化的高程系統,也是把地面假設為絕對的平地,自然中其實并不存在這種絕對的平地。所以,非人工創造的物體,都算是自由曲線組成的物體。
一般的園路,用弧線和圓心半徑等都能近似實現自然曲折的效果,但是某些具有特殊要求的曲線,只能采用方格網的控制,如自然駁岸、散置的景石和特殊的自然圖形等。
自然駁岸與散置的景石的布置,不能僅依靠圖紙來控制,只能依據施工方的經驗和專業素養再創造。這些看似沒有規律可循的石料組合,認真分析其實還是遵循著某種不易發現的規律,無論是石質駁岸還是自然散置的景石,它們都是統一力量造成的結果,因而石頭與石頭之間必然會有一定的走勢和相關的顧盼關系。拿支筆把石頭與石頭連接起來,看看這條曲線是否順滑和美觀?根據這條參考線條的好壞,就能判斷石景的最終效果。
幾何圖案只要標注合理,無論是多么復雜的圖形都能實現按圖紙精準控制。只是,景觀設計不同于家具設計,景觀上的任何一個點,在地球上都是唯一的。所以,設計圖形的控制一定要搞清每一個點與坐標的關系。
3、微地形的創造
設計的微地形通常利用的是等高線控制法,其實在具體施工過程中,沒有哪個施工單位會嚴格遵照等高線分層控制,那么,如何實現設計堆坡造勢的意圖呢?施工時要像打墻釘一樣,優先確定關鍵山峰的高程,然后根據自然重巒疊嶂的規律再創造。
與布置自然散石同樣道理,山峰與山谷要保持一定走向,各山峰之間要有一定的顧盼關系,不可生硬對接,同理我們可以用筆把各山峰最高點畫個連線,判斷這條曲線的好壞,曲線本身不別扭,最終的景觀效果也會不錯??傮w來說,堆坡造勢依靠的是美學修養,我們要多向自然學習,人類一切美的體驗,都是源自自然的提示,所以,一切符合自然規律的景觀都是美的景觀。
另外微地形除了營造山巒起伏、層巒疊嶂的景觀效果,地形的高低不平也是場地多樣性的塑造,場地的多樣性必然促生物種的多樣性,地形塑造最好結合景觀的彈性來設計。首先要避免場地積水,現場的低洼之處可結合雨水花園來設計,景觀環境盡量建立清潔能源的智能水循環系統。從而減少大量的人工干預,使綠地成為真正意義的生產者。
4、石材鋪裝的分縫設計
美,就是一種人內心的秩序井然,因而石材鋪裝最好要保持各石材之間的秩序,也就是各石材最好要上下左右對齊,石材縫隙是地面難得的線條肌理,如果平面有一定的粗細對比,平面肌理就顯得有層次和更加精彩,所以在鋪裝時適當對縱橫方向做些不同的處理,會使地面產生意想不到的立體效果。

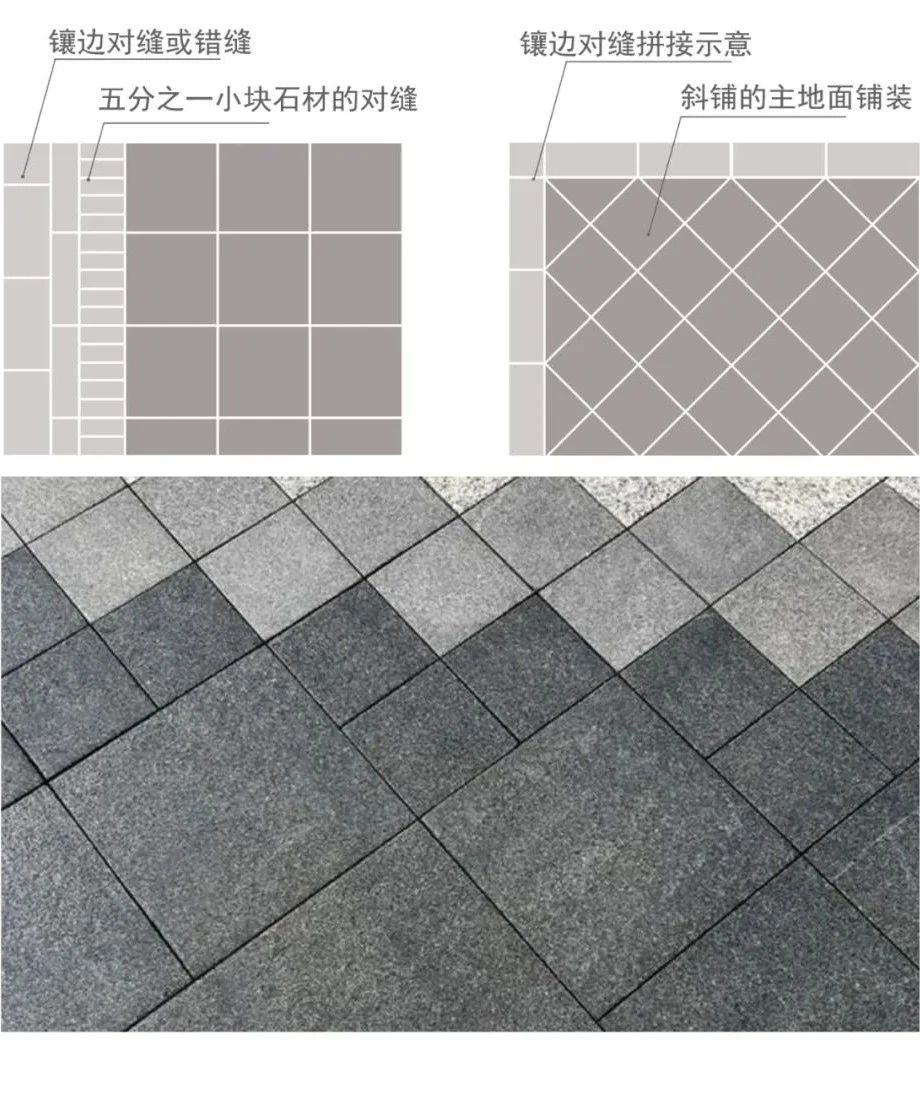

△大規格石材與小規格石材混鋪,石材之間應保持一定的模數關系,確保石材能錯縫或?qū)p鋪裝,如果石材需要菱形鋪砌,石材的邊緣要與主體分縫對齊,并調整相應的模數確保石材相對完整
5、常被忽視的景觀細節
令人心曠神怡的景觀作品,不僅需要完美的設計構思,還需要施工的精雕細琢。石材拼接的好壞是決定一個項目品質的重要因素。無論是平面還是立面的石材的組合,都是千變?nèi)f化的,或是筆直或是圓滑,或是復雜或是簡潔都要求做到極致。富有創意的石材組合,可以傳遞整體空間的氛圍,讓人賞心悅目,而石材拼接其細節的精細程度決定了項目的品質,現在讓我們來了解一下石材鋪砌經常遇到而又常被忽視的景觀細節。

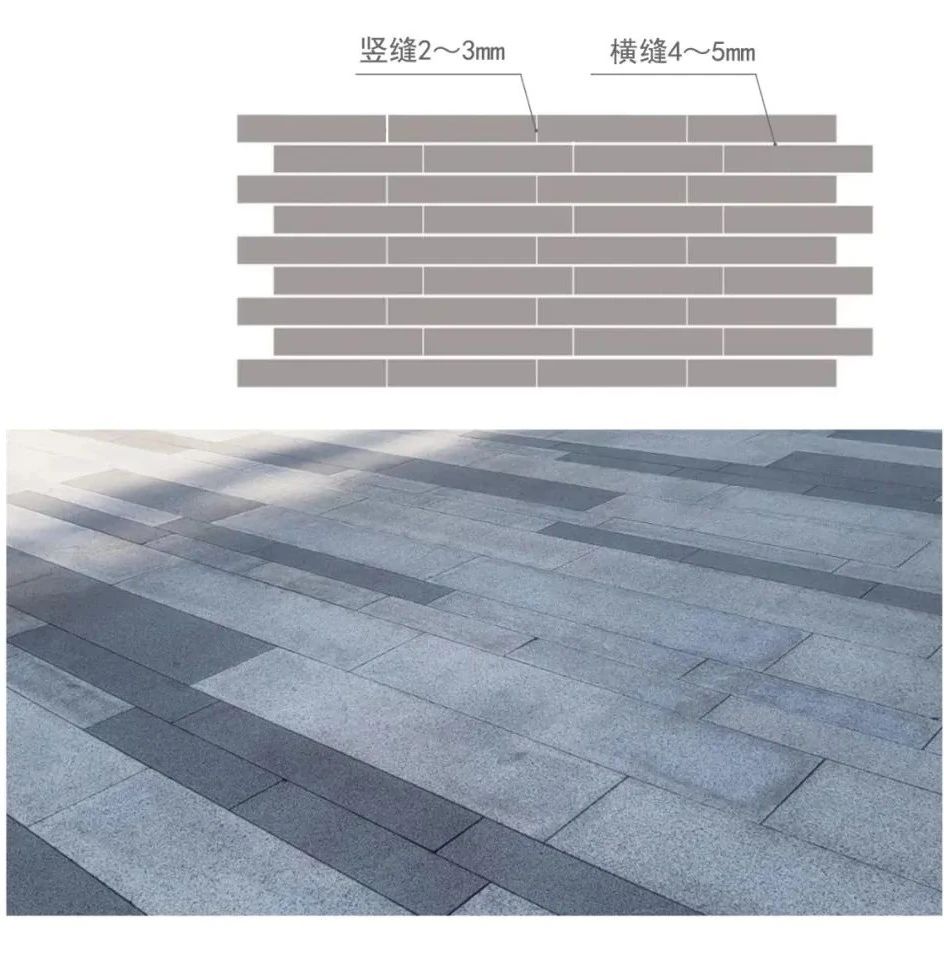

△具有方向感的地面鋪裝,在地面鋪裝實踐中,常會用到不同色澤的條狀石材,設計意圖是要讓地面產生一定的方向感,如果在具體施工過程中,我們?nèi)鐖D適當對縱橫方向做些不同的處理,必然會大大增強這樣的景觀效果
△根據現場鋪設的實際情況,可適當加寬不同色塊的分縫尺寸,以此增加場地的層次感。如圖一樣的同心圓鋪裝,石材分縫最好與下層混凝土分縫對齊,混凝土變形縫最好不要大于6米×6米

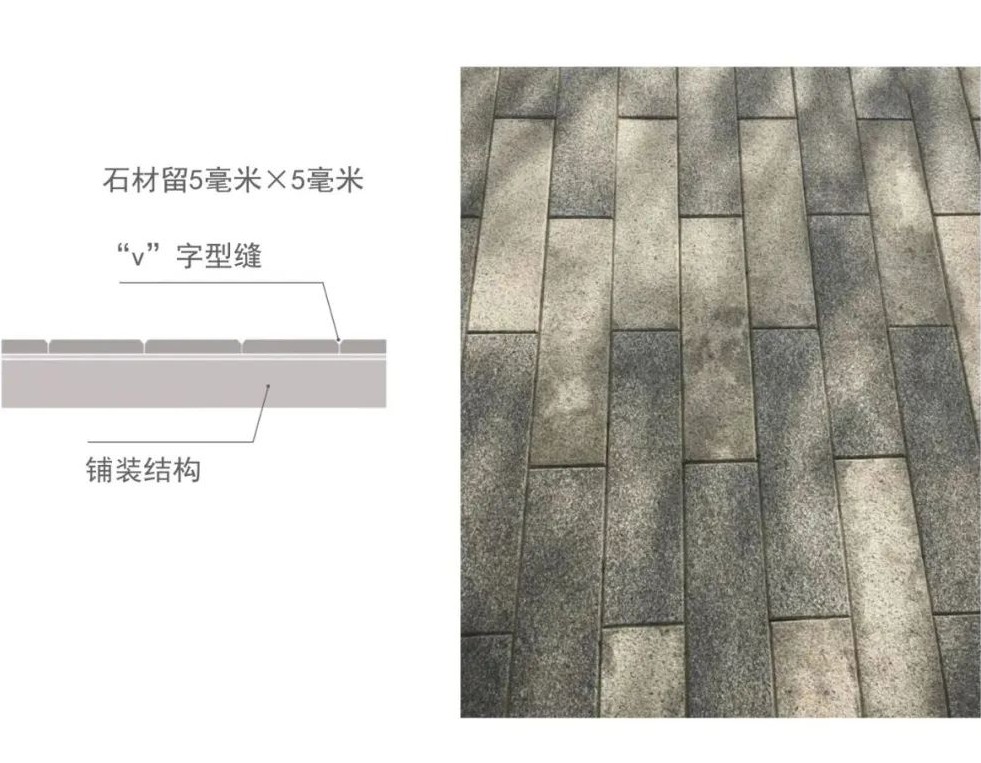

△如果項目成本允許,可以預先對石材進行倒角處理,以在鋪貼時形成“V”字型縫隙的精美效果。倒角的尺寸通常為5×5,具體可根據石材厚度作相應調整

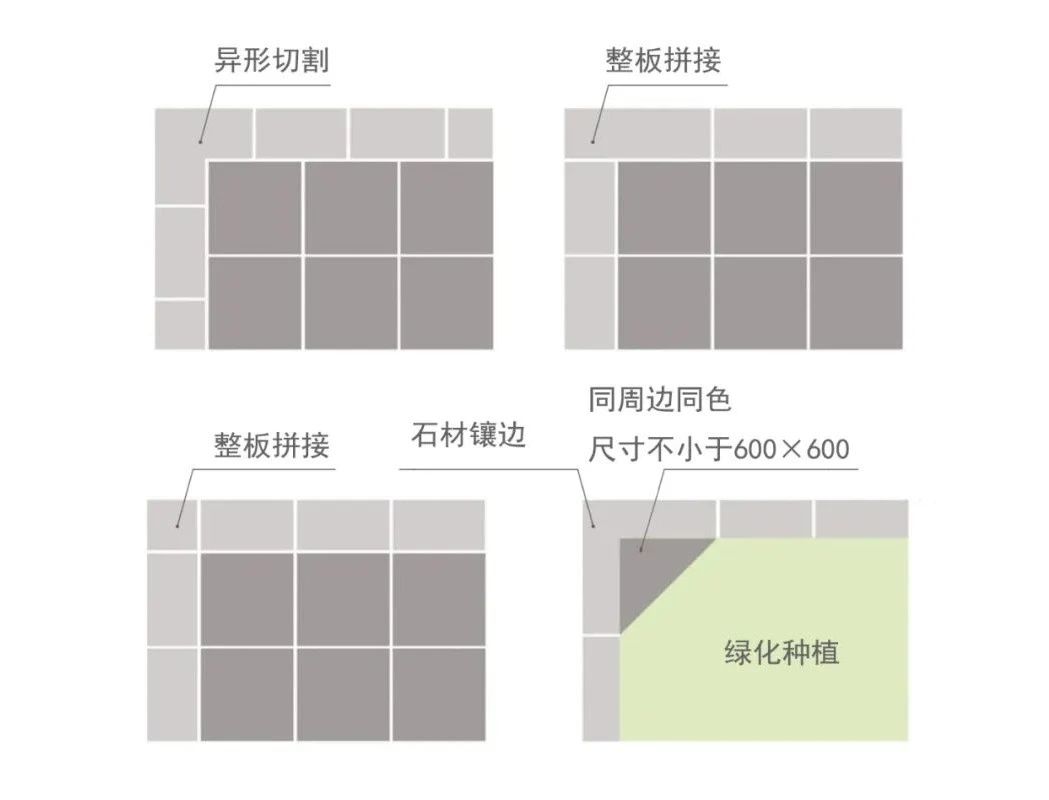

△直角石材鑲邊配板示意,轉角處是石材鋪裝最容易破損的地方,除非是分水線盡量保證石材的完整

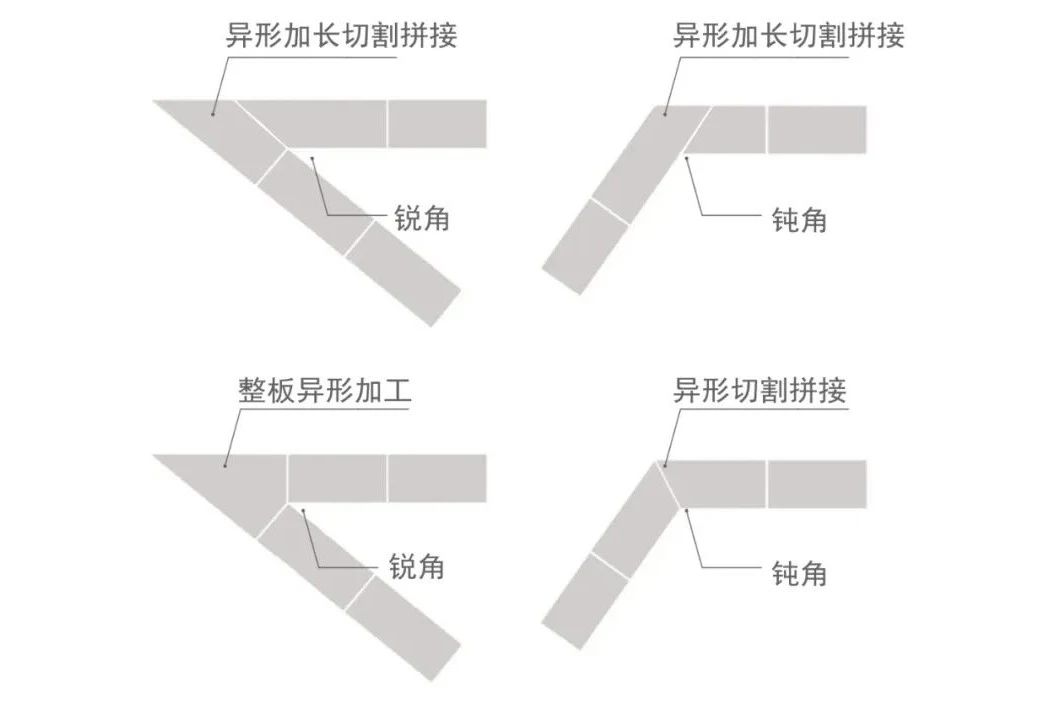

△在轉角處有銳角和鈍角,以及更為復雜的鋪貼形式,可以如圖適當增減邊角石材的尺寸,確保其石材與鋪裝線對齊
6、弧形圖案板材鋪裝的深化設計

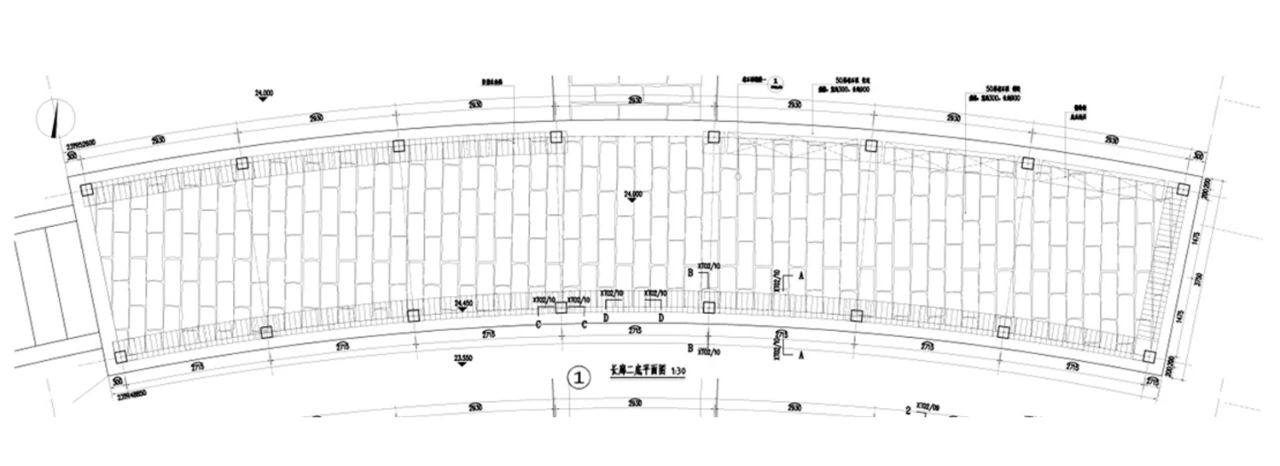

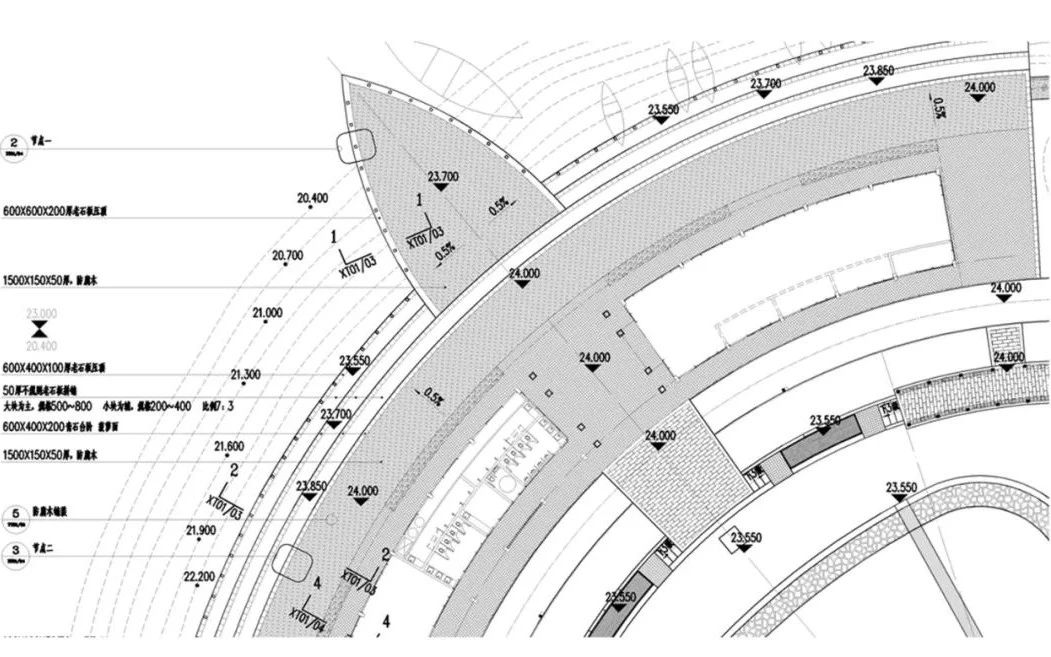

這是沔陽漁歌的鋪裝施工圖,圖紙看上去也算不錯,各種材質的標注還算清晰,各種做法也對應有相應詳圖??赡悴粚?duì)圖紙作相應優化,按圖施工就會遇到諸多難解的問題。比如圖中船型的木地板鋪裝,中間設分水線把木材沿中線統統切斷,向兩側找5%的坡,先不說坡度是否太大影響美觀,木地板排水通常是由下面的龍骨層完成的,龍骨排水非常重要,龍骨要作順?biāo)O(shè)計,基層要設排水口,木地板的面層是無法組織排水的。

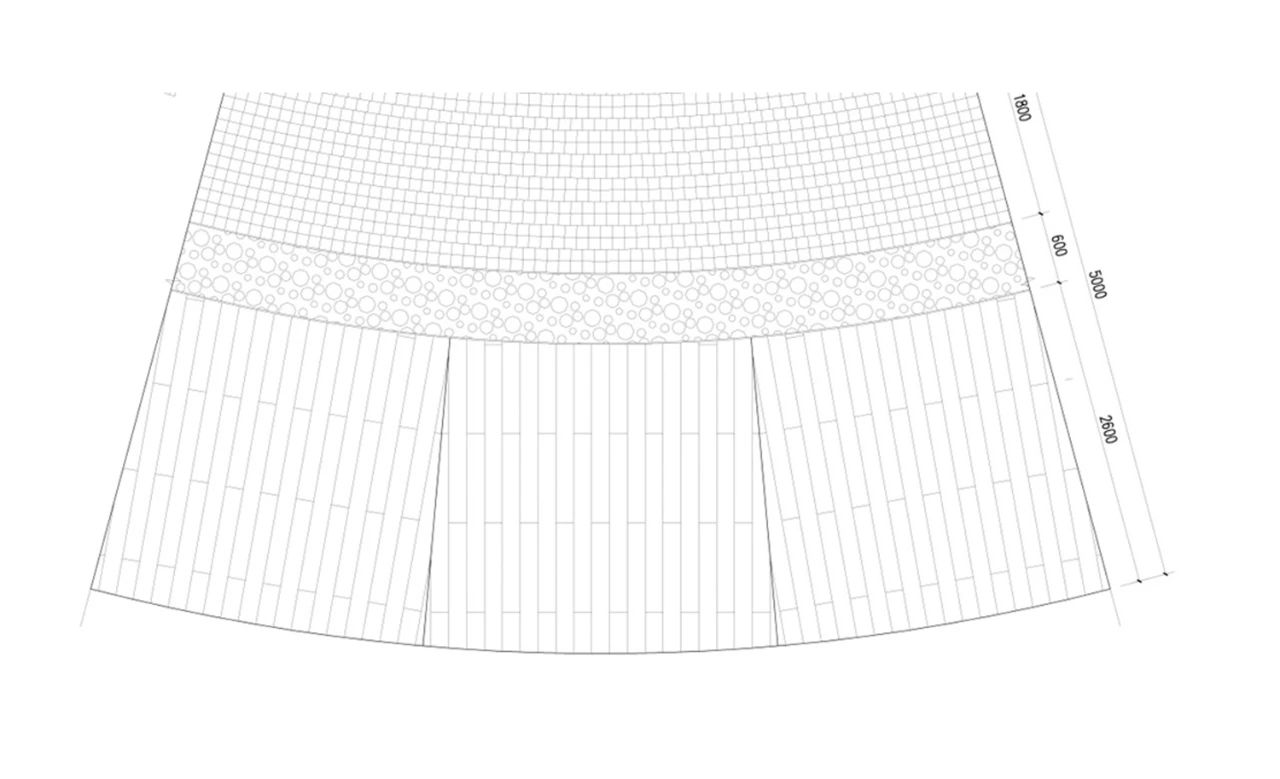

△嚴格來講,木地板也屬于矩形鋪筑,不作相應設計是無法擬合放射性圖案的,必須以單元形式,根據放射圓心做放射型處理

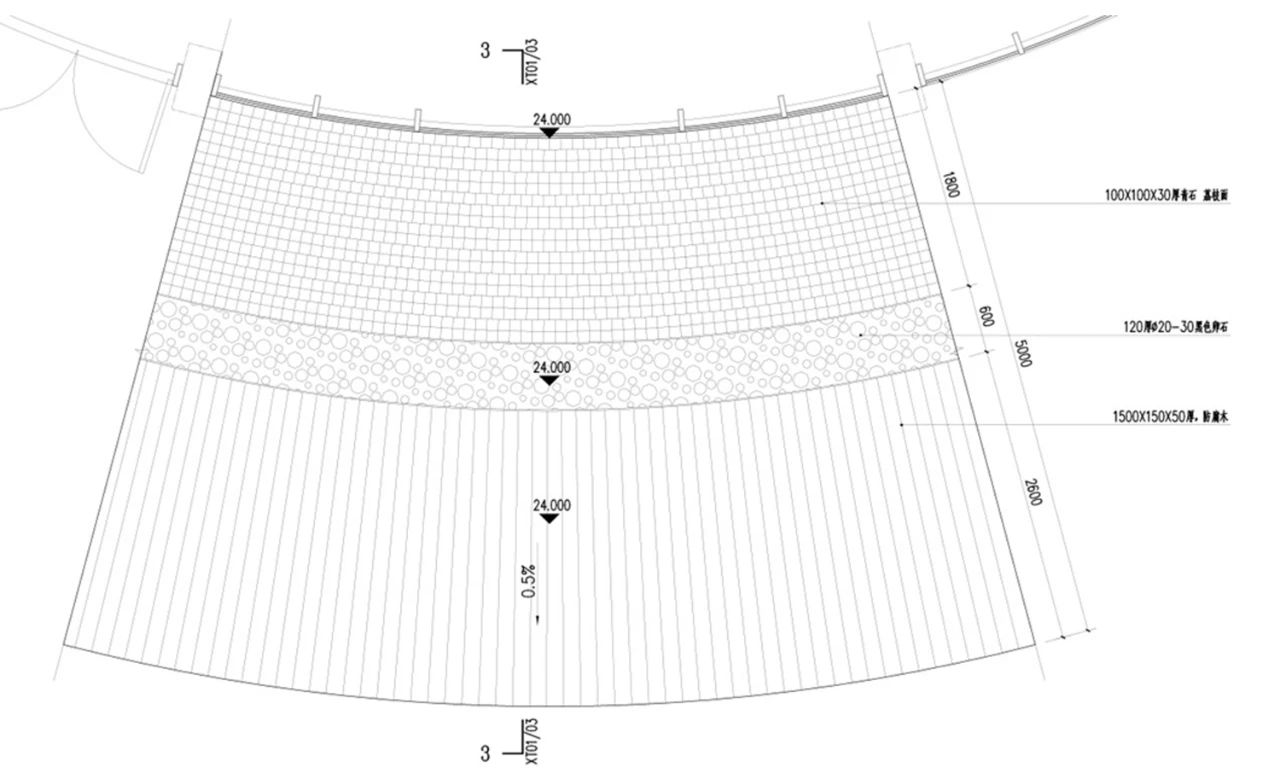

△如圖所示,這樣的木材鋪裝才能擬合放射性的圖案,不然有些邊長必然會出現與圖形不符的非常別扭的現象

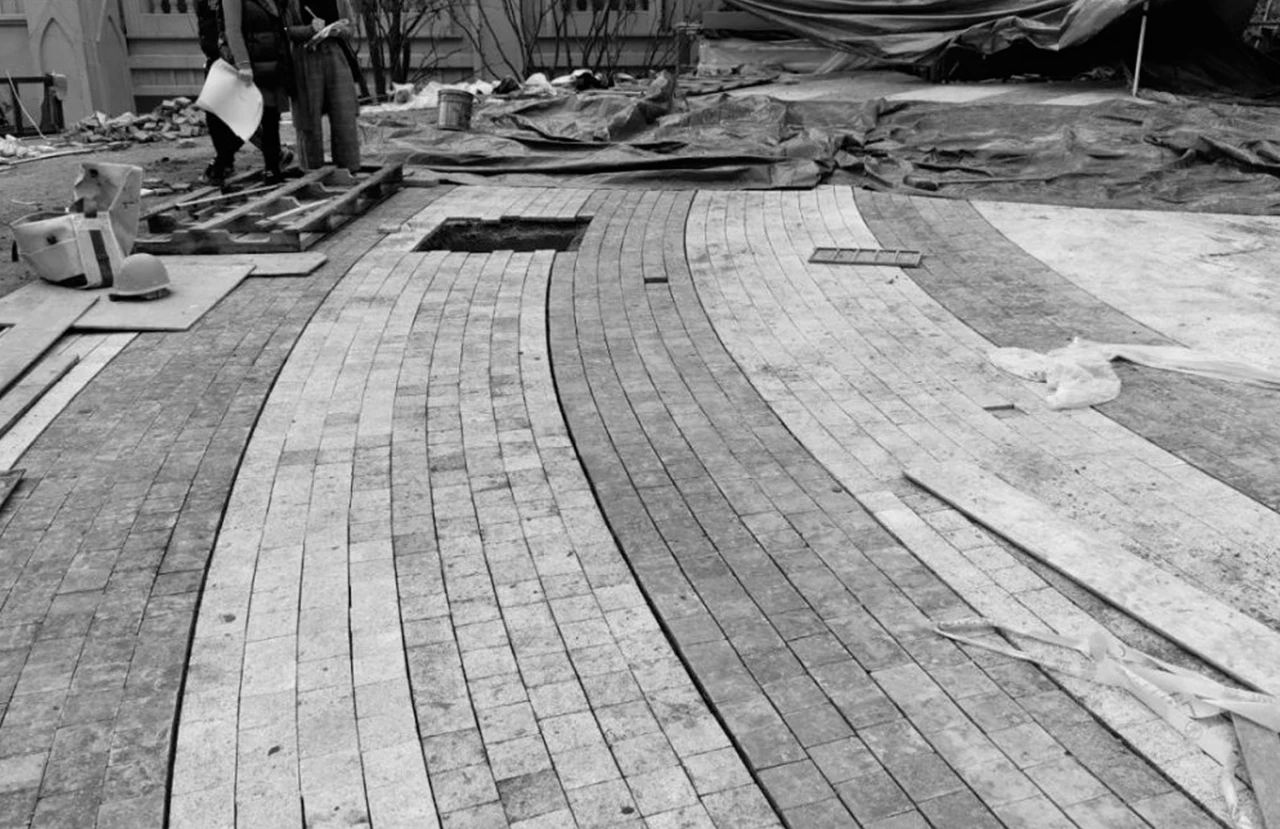

△同理,用標準石材鋪貼弧形圖案與木地板的鋪裝一樣,會出現諸多別扭的現象,而且會大大增加石材的現場加工強度
△深化圖紙也是把石材分成單元,根據圓心來擬合放射性圖案,這樣不僅增加了圖案的向心性,也會減少石材在現場的大量切割
總體來說,城市的硬質景觀是城市的快變量,是人類精準控制所創造的產物,城市快變量的改變能快速促進城市的進步。但是,真正保證城市持續繁榮的卻是包括教育、市民素養、空氣和水體等在內的城市慢變量的良性轉變。
文章由華天園林總工程師李志清提供,原文發布于公眾號“漫談景觀”,總經辦編輯發布
